白熱球６０Wの明るさがLEDだと消費電力１０W程度。
３２Wサークル管の明るさは、LEDだと１０Wでです。
電球を取り付けている器具（黒い部分：レセプター |

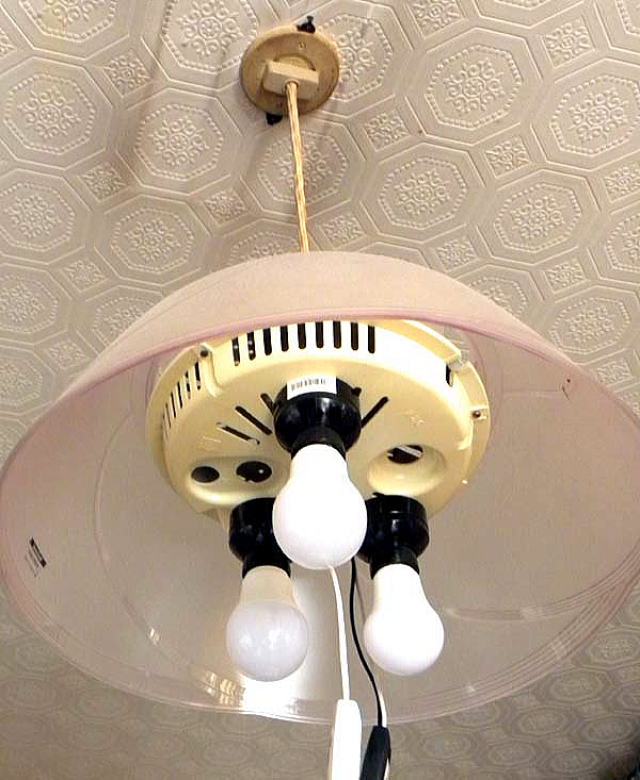

| 完成：白いスイッチは点灯用・黒いスイッチは減灯用 |
 |

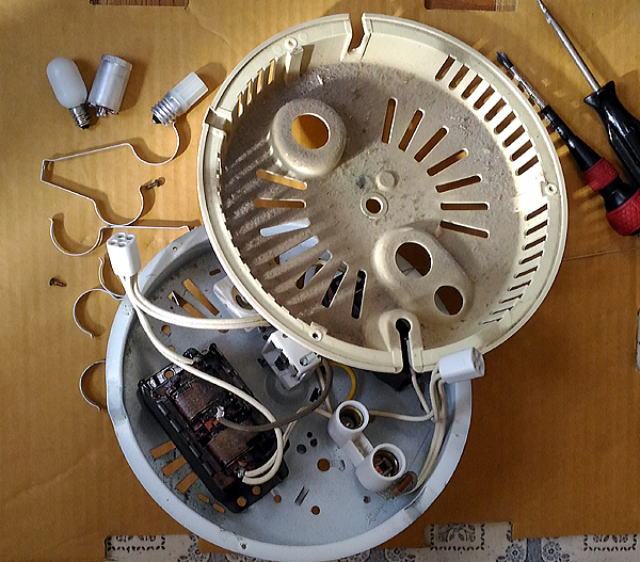

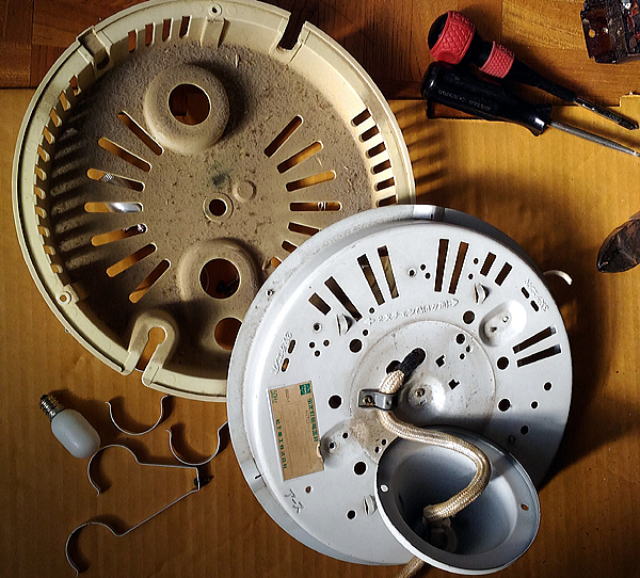

| 先ず分解してみました |
|
 |
 |

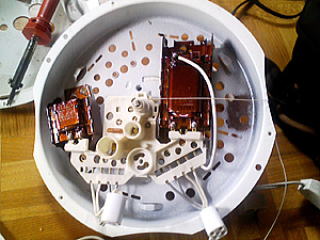

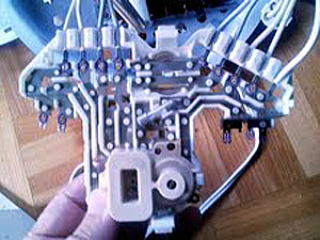

| 天井取り付け照明器具の内部 |

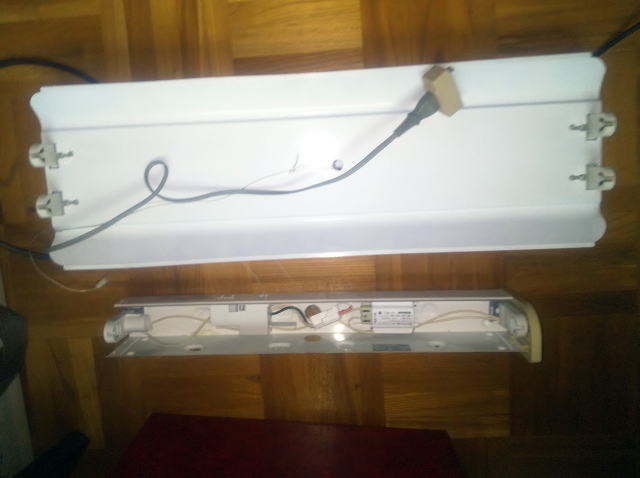

蛍光管２本と常夜灯スイッッチ付いています |
|
|
 |
 |
| 安定器も外します |

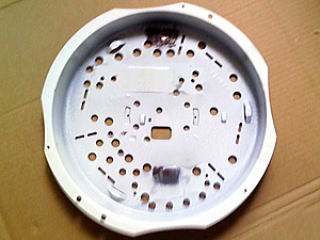

綺麗になりました |
|
 |

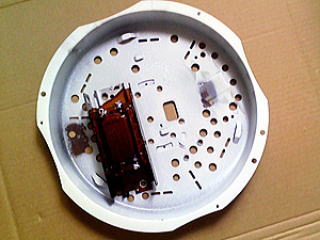

| これからチリを取ります。器具の取り外し完了。 |
 |

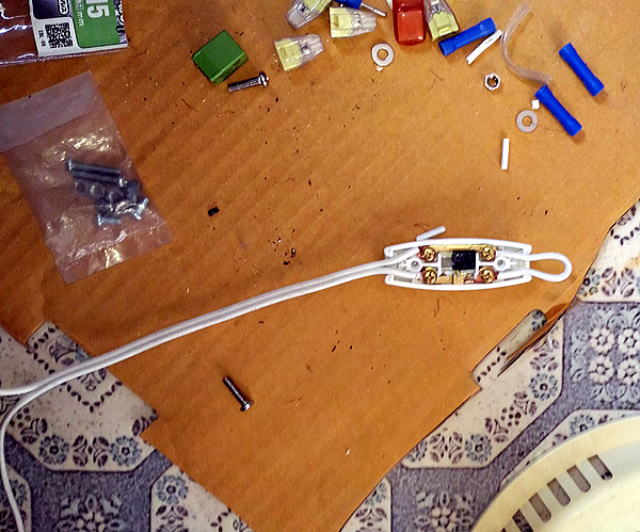

| 中間スイッチの配線を変えてボタンスイッチに |
 |
 |
| VV線皮を?く |
中の線を使う：各種端子の太さが同じ |
|
 |
| コードの取り付けは接続部品で。電線接触事故防止。 |
 |
 |
 |
 |
| 棒状端子：VVケーブルの芯線と太さ同じ |

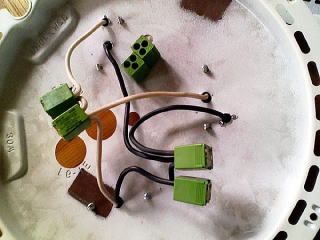

差し込み型コネクター： |
|
|
 |

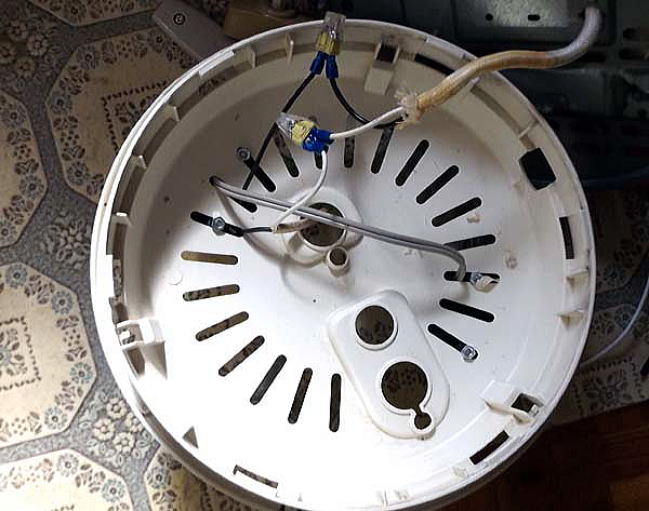

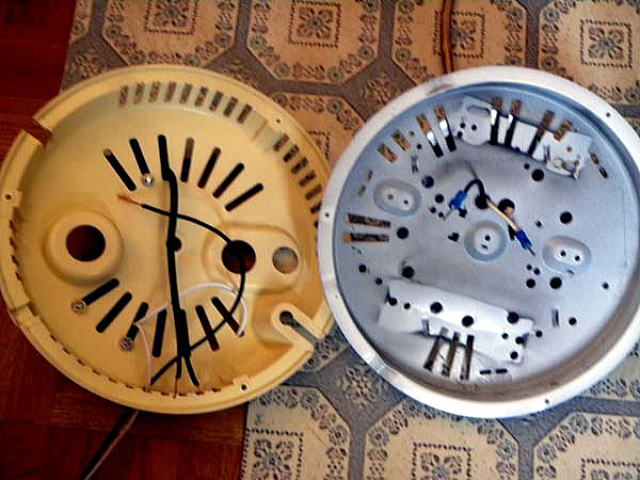

ケーブルの接続には接続の部品を使う。斜めの穴にレセプタ取り付け。
3個のレセプタの接続には差し込み型電線コネクターを使う。
|

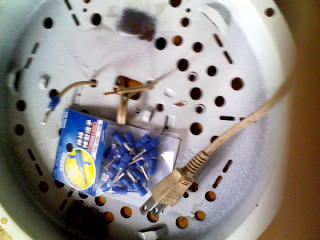

| 主な部品 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
| この器具にもLED電球ソケットを取り付けます。一燈用には口金１７で考えます。 |
| 電気屋さんには部品ないので、HCへ行って買ってきます。 |
